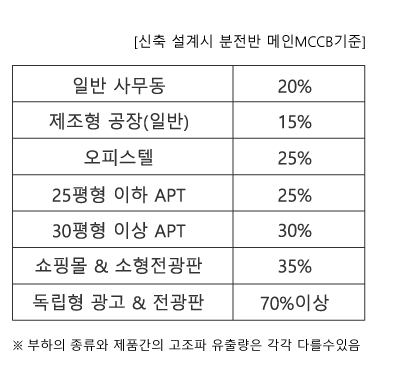

전력계통에서 각각의 부하에서 발생되는 영상고조파는 중성선(N상)으로 합성 및
중첩되는 특성이 있어 중성선 과열(화재 위험), 변압기소음 및 차단기등 에서 발열과
진동으로인한 Bolt 풀림등의 전력설비에 악영향을 끼치게 됩니다.
영상고조파 필터는 영상고조파(3th,6th,9th,12th,15th..)만
제거하므로 각 차수 전체의 고조파를 제거하려면 엑티브하모닉 필터 (AHF)를 사용하여야 합니다.
영상고조파 필터의 장점으로는 N(중성선)상의 전류 불평형 개선 및 N 상 전류 발생 억제 효과를 볼 수 있습니다.

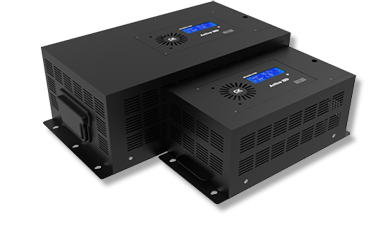

"영상고조파 필터"는 지그재그 변압기 결선으로 영상분 임피던스를 낮게하여 고조파 전류를
흡수, 저감시키는 원리로 고조파 발생 근접지점인 분전반에 각각 설치하여 Net-Work
운전효과에 따라 영상고조파를 제거하는 방식입니다.
전력전자 기기의 발전에 따라 각 부하에서 발생되는 고조파는 각종 전력기기 및 계통에
악영향을 끼치게 되며, 일반적으로 3상4선식 계통의 중성선(Neutral)에는 불평형 전류 외
3차 고조파가 중첩되어 흐르므로 이에 대한 대책이 필요합니다.
