SVG (Static Var Generator)
정지형 무효전력 보상장치
부하 변동에 따라 무효전력을 실시간으로 보상하는 동적 전력품질 솔루션입니다.
밀리세컨드 단위의
빠른 응답속도로 역률을 0.99 이상 유지하고, 전압 안정화 및 플리커 현상을 억제하여 전력 효율을 극대화합니다
주요 기능: 무효전력 보상, 역률 개선, 3상 불평형 개선, 전압 안정화

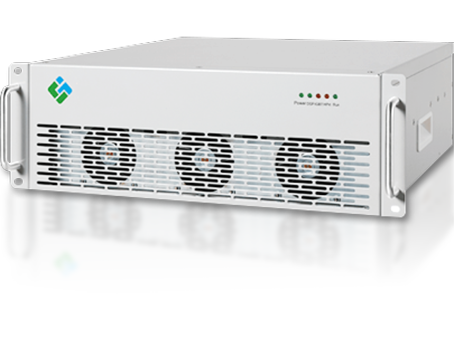

CKE-SVG
| Operation Mode | Networks waveform and Vetor | Description |
|---|---|---|

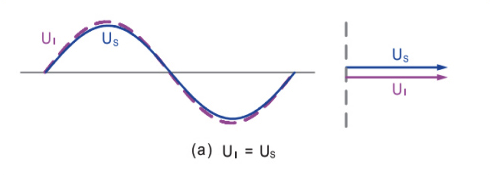

| No Load Mode |
|
U1=Us, SVG doesn't absorb
or supplies reactive power |

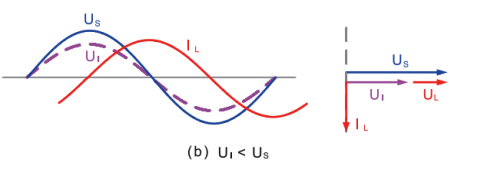

| Inductive Mode |
|
U1〈 Us, Current is lagging
the voltage. SVG supplies Inductive current cotinuously. |

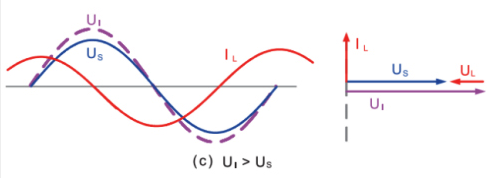

| Capacitive Mode |
|
U1 〉Us, Current is lagging
the voltage. SVG supplies capacitive current cotinuously. |
Model Description
| SN | Item | Rated Capacity |
Factory Model | Dimensions (W*D*H,MM) |
N.W.(KG) |
|---|---|---|---|---|---|
| 1 | SVG | 10kVAr | CKE-SVG/10-4-4L-RW | 360*402*125 | 20 |
| 2 | SVG | 15kVAr | CKE-SVG/15-4-4L-RW | 360*402*125 | 20 |
| 3 | SVG | 30kVAr | CKE-SVG/30-4-4L-RW | 505*550*190 | 34 |
| 4 | SVG | 50kVAr | CKE-SVG/50-4-4L-RW | 505*550*190 | 35 |
| 5 | SVG | 75kVAr | CKE-SVG/75-4-4L-RW | 505*570*280 | 53 |
| 6 | SVG | 85kVAr | CKE-SVG/85-4-4L-RW | 505*570*280 | 54 |
| 7 | SVG | 100kVAr | CKE-SVG/100-4-4L-RW | 505*570*280 | 55 |
CKE-SVG는 고속 전력전자 인버터(IGBT) 기반의 능동형 정적 무효전력 발생기(Static Var Generator)로서,
전력계통과 병렬로 연결되어 실시간으로 부하의 무효전력(PQ),고조파 및 3상 불평형을 보상합니다.
또한 여유 용량에 한해서
25차수 까지의 고조파를 보상할수 있으며,
빠른 응답성으로 급격한 부하 변동에서도 높은 보상 정확도를 제공합니다.
