AHF (Active Harmonic Filter)
능동형 고조파 필터
"능동형 고조파 필터(AHF)"는 전력계통에서 발생하는 고조파를 실시간으로 감지하여 제거하는 전력품질 개선 장치입니다.

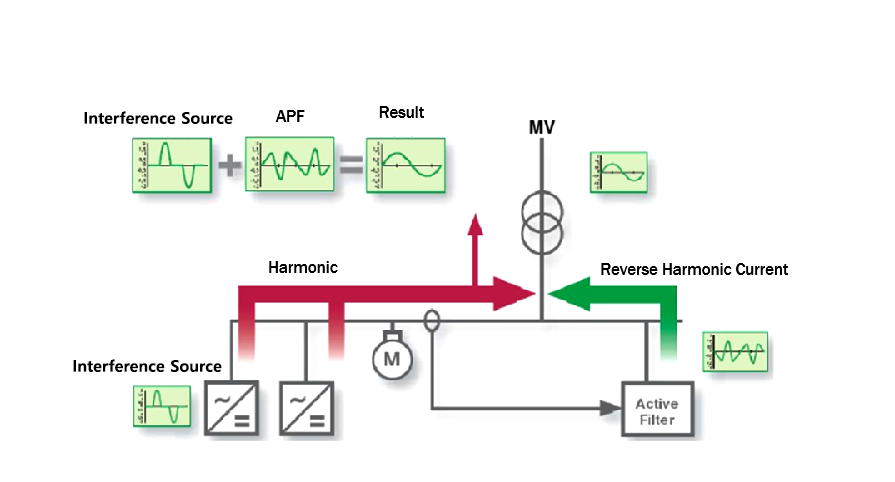

왜곡된 파형에 역방향 파형을
주입함으로써 고조파를 상쇄시키는 원리이며, 비선형 부하로 인한 고조파 왜곡을
능동적으로 보상하여 THD를 5% 이하로 낮추고, 설비 고장을 예방하며 전력 손실을 감소시킵니다.
주요 기능: 고조파 제거, 역률 개선, 3상 불평형 개선, 설비 보호, 전력요금 절감
Model Description
| SN | Item | Rated Capacity |
Factory Model | Dimensions (W*D*H,MM) |
N.G(KG) |
|---|---|---|---|---|---|
| 1 | AHF | 15A | CKE-AHF/15-4-4L-RW | 360×402×125 | 20 |
| 2 | AHF | 25A | CKE-AHF/25-4-4L-RW | 360×402×125 | 20 |
| 3 | AHF | 50A | CKE-AHF/50-4-4L-RW | 505×550×190 | 34 |
| 4 | AHF | 75A | CKE-AHF/75-4-4L-RW | 505×550×190 | 35 |
| 5 | AHF | 100A | CKE-AHF/100-4-4L-RW | 505×570×280 | 53 |
| 6 | AHF | 125A | CKE-AHF/125-4-4L-RW | 505×570×280 | 54 |
| 7 | AHF | 150A | CKE-AHF/150-4-4L-RW | 505×550×190 | 55 |

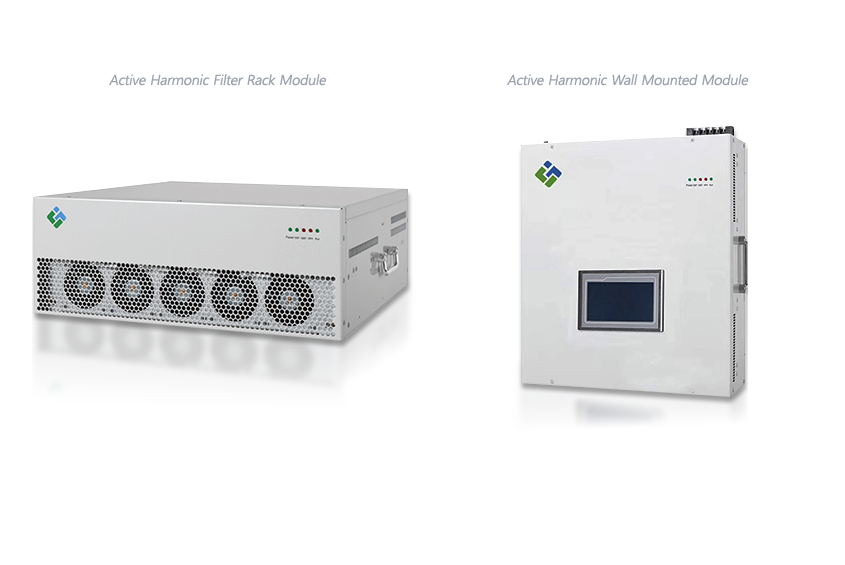

CKE-AHF 능동 고조파 필터
“실시간 부하 변동을 감지하고 자동으로 최적 보상을 수행하는 지능형 고조파 제어 시스템”
“스스로 운전 조건을 분석•조정하는 스마트 제어형 능동 고조파 필터”
“부하 특성에 따라 실시간으로 보상 전략을 조정하는 고성능 제어 알고리즘 적용”
본 제품은 실시간 전류 파형 분석과 고속 DSP 제어를 기반으로, 부하 상태에 따라 자동으로 보상 값을 조정하는
지능형 능동 고조파 필터입니다.
부하 변동이나 시스템 임피던스 변화 시에도 Self-Tuning 기능이 작동하여
안정적인 전력품질을 유지하며, 별도의 수동 설정 없이도 자동 최적화 제어가 가능합니다.
이러한 스마트 제어 구조는 AI 개념을 응용한 적응형 제어 알고리즘으로 구현되어,다양한 전력환경에서도 항상 균일한 보상 성능을
제공합니다.
따라서 전력 설비의 수명을 연장하고 에너지 효율을 높여 궁극적으로 운영 비용 절감 효과를 얻을 수 있습니다
